Introduce

돌입전류란 전기제품의 전원을 켤 때 회로내에서 일시적으로 발생하는 대용량의 전류값을 말하고,

이 돌입전류값은 NTC 써미스터를 사용하여 적절히 낮출 수 있다. 이렇게 사용되는 NTC 써미스터를 돌입전류

제한용이라고 한다. 돌입전류 제한용으로 사용되는 제품들은 회로를 구동시킬 때 돌입전류를 제한하기에 적합하도록

여러가지 적용 가능한 저항값과 전류값등 기타 전기적 특성을 제공 한다.

초기 저항값으로 인해 회로내에서 흐르는 전류, 즉 초기 돌입전류를 줄여준 써미스터는 인가된 전류로 인해 열이 발생해

온도가 올라가고 그에 따라 부온도 계수 특성을 가진 NTC써미스터는 자체 저항 값이 낮아져 큰 전력의 손실없이 계속

동작 할 수 있다. 이런 전형적인 과정은 전원 인가시 수 미리초 내에 일어나며, 한번 동작된 써미스터는 다음번의

전원 인가시 발생하는 돌입전류를 효율적으로 제한 하기위해서는 초기 저항값으로 회복하기 위한 충분한 시간이 필요하다.
이를 열시정수로 표현하며, 일정한 환경조건에서 초기저항값의 63.2%에 해당하는 저항치로 회복하는 시간을 나타낸다.

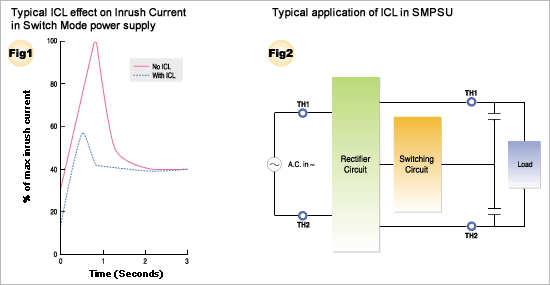

( 그림1. -돌입전류 제한효과)
그림2.에는 돌입전류제한용 NTC 써미스터를 적용하는 스위칭모드 파워 써플라이 회로를 예로 들었으며, 회로 적용시

써미스터의 저항값, 회로의 선간저항 그리고 케패시터 용량값 등을 고려하여 적절한 선택을 해야 한다.

Features

- 큰 돌입전류 제한 효과

- 양호한 열적, 전기적 안정성

- 선택의 폭이 넓은 광범위한 전기적 특성

- 40℃ ~ +180℃의 사용온도 영역

- 최대 +250℃의 사용 온도 가능 (특별 주문시)

- 큰 수요를 위한 자삽용 테이핑품 생산

- 다양한 초기 저항치와 저항 편차품 생산 ( ±10% ±15%, ±20% )

- 고객의 요구에 대응하기 위한 여러 가지 형태 ( 와이어 및 코팅종류 )

- 250Vrms의 높은 전압에 사용 가능한 시리즈 생산품

Application

- 스위칭모드, 파워써플라이

- 각종 모니터 / TV

- 모터

- 램프

- P/C

- 트랜스

- 세탁기등 각종 가전 제품

- 각종 가정용 및 산업용 기기

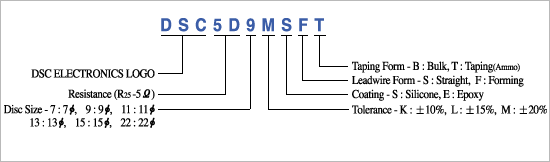

Odering number

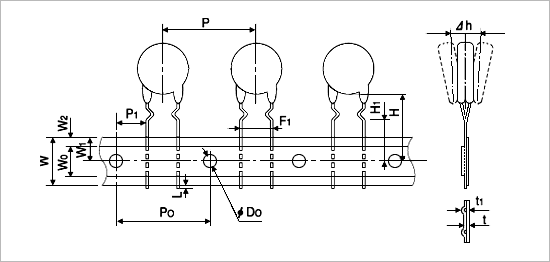

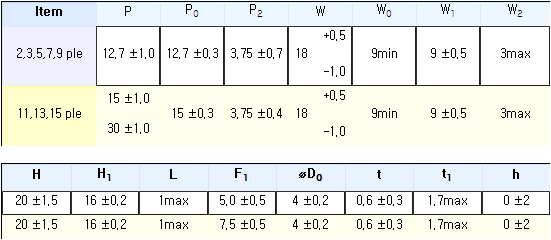

Taping Dimensions
